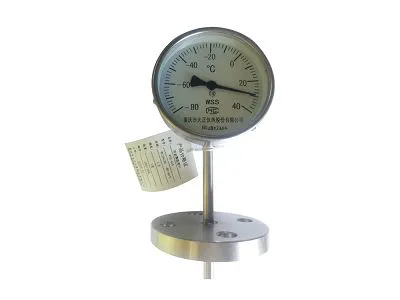

বাইমেটাল থার্মোমিটারের পণ্য পরিচিতি

গঠন ও নীতি

বাইমেটাল থার্মোমিটারগুলি ধাতুগুলির তাপীয় প্রসারণ এবং সংকোচনের নীতির উপর ভিত্তি করে তৈরি করা হয়। এগুলিতে সাধারণত তাপমাত্রা সংবেদনকারী উপাদান, ধাতব সুরক্ষা টিউব, ট্রান্সমিশন শ্যাফ্ট এবং পয়েন্টার, ডায়াল এবং কেস এবং মাউন্টিং ফিক্সচার থাকে।

একটি বাইমেটালিক স্ট্রিপ দুটি ধাতব শীট দ্বারা গঠিত যা উল্লেখযোগ্যভাবে ভিন্ন তাপীয় সম্প্রসারণ সহগ একত্রে আবদ্ধ থাকে। বাইমেটালিক স্ট্রিপটি কাটা হয় এবং একটি সর্পিল বা অন্য উপযুক্ত আকারে কুণ্ডলী করা হয়তাপমাত্রা সেন্সিং উপাদান.

বাইমেটাল থার্মোমিটারের উত্পাদনে, সেন্সিং উপাদানটি সাধারণত ধাতু সুরক্ষা টিউবের ভিতরে ইনস্টল করা হয়, যার একটি প্রান্ত টিউবের নীচে (নির্দিষ্ট প্রান্ত) স্থির থাকে এবং অন্য প্রান্তটি মুক্ত প্রান্ত হিসাবে ট্রান্সমিশন শ্যাফ্ট (পাতলা শ্যাফ্ট এবং নমনীয় শ্যাফ্ট সহ) মাধ্যমে পয়েন্টারের সাথে সংযুক্ত থাকে।

যখন তাপমাত্রা পরিবর্তিত হয়, সেন্সিং উপাদান কয়েল বা আনকোয়েল, মুক্ত প্রান্তটিকে ঘোরাতে চালিত করে। ট্রান্সমিশন শ্যাফ্ট তখন পয়েন্টারটিকে একটি কোণ দ্বারা বিচ্যুত করে। পয়েন্টারের ঘূর্ণন কোণ তাপমাত্রা পরিবর্তনের সাথে একটি রৈখিক সম্পর্ক আছে। ক্রমাঙ্কনের পরে, ডিভাইসটি তাপমাত্রা পরিমাপের জন্য ব্যবহার করা যেতে পারে।

প্রযুক্তিগত পরামিতি

শ্রেণিবিন্যাস এবং প্রয়োগ

বাইমেটাল থার্মোমিটারগুলিকে অক্ষীয় প্রকার, রেডিয়াল প্রকার, 135 ডিগ্রী কোণ প্রকার এবং সর্বজনীন প্রকারে শ্রেণীবদ্ধ করা হয় ডায়াল এবং সুরক্ষা টিউবের মধ্যবর্তী অবস্থান অনুসারে।

ফাংশন অনুযায়ী, তারা স্ট্যান্ডার্ড টাইপ, বৈদ্যুতিক যোগাযোগ অ্যালার্ম টাইপ এবং দূরবর্তী ট্রান্সমিশন প্রকারে বিভক্ত।

পরিবেশগত অবস্থা অনুসারে, এগুলিকে স্ট্যান্ডার্ড টাইপ, শকপ্রুফ টাইপ, বিস্ফোরণ{0}}প্রুফ টাইপ এবং ওয়াটারপ্রুফ টাইপ এ শ্রেণীবদ্ধ করা হয়।

বাইমেটাল থার্মোমিটার হল তরল থার্মোমিটারের বিকল্প হিসেবে বাহ্যিক বিদ্যুৎ সরবরাহ ছাড়াই মাঝারি এবং নিম্ন তাপমাত্রায় (-80~500 ডিগ্রি) সাইটের তাপমাত্রা নির্দেশ করার জন্য আদর্শ যন্ত্র। এগুলি পেট্রোকেমিক্যাল, জাহাজ নির্মাণ, যন্ত্রপাতি, ফার্মাসিউটিক্যালস ইত্যাদি শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
